Fa si Tu: Reparatii legate de Steyr AUG A1

material realizat de
Nikky Boy

In acest ghid practic voi descrie cum am rezolvat cateva probleme aparute la replica mea Steyr AUG A1, Classic Army, cat si alte “provocari” minore legate de gear in general.

Scopul meu principal a fost sa utilizez metode DIY (Do It Yourself) ce pot fi realizate de oricine, cu un minim de scule si cunostinte, dar in acelasi timp ridicandu-ma deasupra reparatiilor facute la nivel de “carpeala”.

Cuprins:

  1. Steyr AUG Buttplate FIX - Repara problema pierderii buttplate-ului.
  2. Steyr AUG Boot Knife ADDON - Addon cosmetic - teaca + cutit.
  3. Steyr AUG Body Stability FIX - Repara jocul dintre corpul replicii si partea cu RIS/Luneta.
  4. Steyr AUG Gearbox Cushioning Mini-FIX - Cam ce se poate face pentru reducerea zgomotului.
  5. Steyr AUG Plastic Rod FIX - Repara problema aparuta la tijele de plastic pe care culiseaza parghia de armare.
  6. Steyr AUG Carry Bag - Geanta custom pentru Steyr.
  7. Steyr AUG CQB Short Barrel MOD - Teava scurtata pentru spatii mici (CQB).


1. Steyr AUG Buttplate FIX.

Asemenea multor replici, Steyr AUG are un buttplate cauciucat in spatele caruia este localizat acumulatorul. Odata cu trecerea timpului, cauciucul se rigidizeaza si nu mai sta la locul lui.

Ca solutie rapida pe teren, in timpul jocului se poate folosi banda izolatoare insa exista si o a doua modalitate, simpla si eleganta.

Pasul 1: Pe patul replicii, in partea opusa agatatorii pentru sling exista un "blind" metalic. Scopul lui este de a astupa gaura ce poate servi pentru a muta sling-supportul pe partea cealalta, pentru stangaci.

Se demonteaza dopul metalic respectiv. In interior, in compartimentul bateriei are o siguranta ce se poate extrage cu un obiect ascutit.

Cu o panza de bomfaier se taie din el precum se vede in imaginea de mai jos. E din alama si se taie foarte usor. Atentie, alama este un metal moale si panza de bomfaier poate intra prea adanc.

Pasul 2: In aceeasi poza, alaturi, la cifra 2 se poate observa o bucata de sarma indoita. Este de preferat o sarma dura, eu am folosit otel-crom. Peste sarma s-a cusut o bucata textila. E destul de explicit in poza.

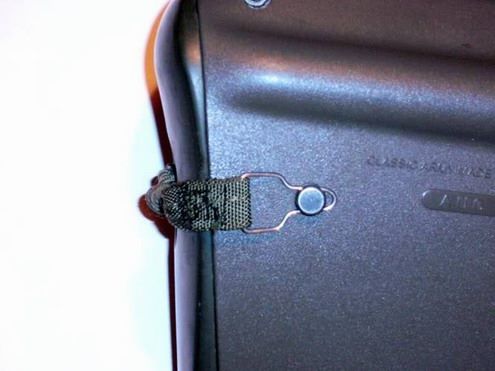

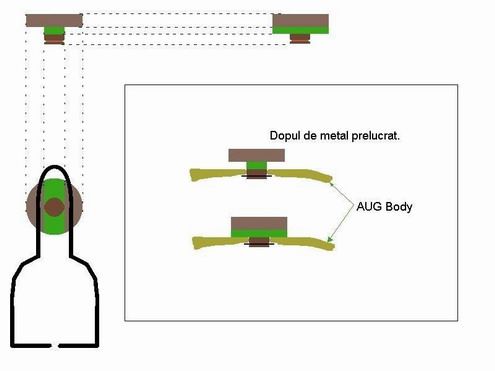

Am incercat sa clarific ce s-a  taiat si cum se agata sarma otelita de dopul de metal

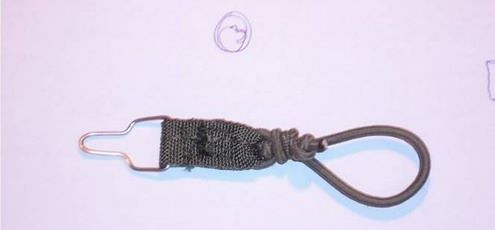

Pasul 3: Se adauga un elastic rotund care se trece prin bucata textila. (De preferat elasticul rotund deoarece e mai rezistent decat elasticul clasic).

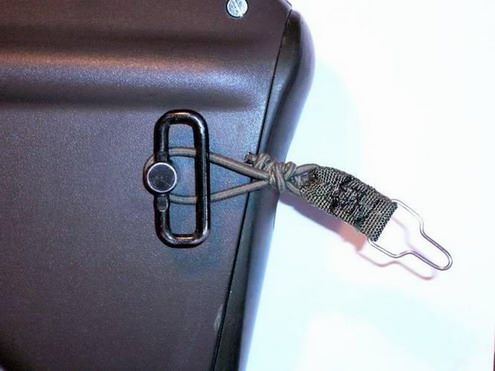

Elasticul se agata in partea opusa dopului de metal, de inelul dreptunghiular prin care trece cureaua replicii si apoi se trece peste butt-plate, agatandu-se de dopul metalic modelat.




2. Boot Knife add-on.

Se achizitioneaza una bucata cutit, cat mai slim (plat). Un Throwing Knife sau un Boot Knife sunt de dorit, pentru a sta cat mai aproape de corpul replicii.

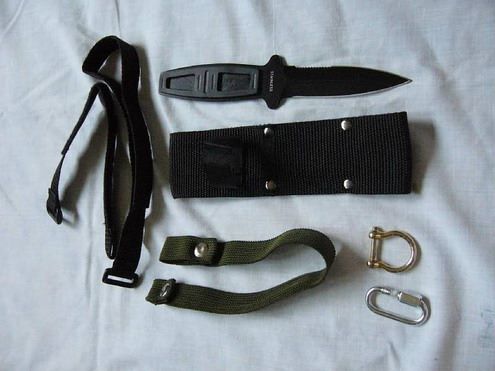

Setul include cutitul, teaca neagra si cele doua cureluse negre cu velcro. In afara de acestea mai este nevoie de o bucata de elastic gros, de culoare negru sau OD si de un inel de fixare.

Elasticul verde a fost capsat in asa fel incat s-au format bucle la ambele capete.
Inelul cromat se poate cumpara din magazinele cu scule/unelte iar inelul auriu l-am gasit la o geanta veche. In final, nu este nevoie decat de un singur inel de prindere, au fost prezentate amandoua ca alternative posibile.

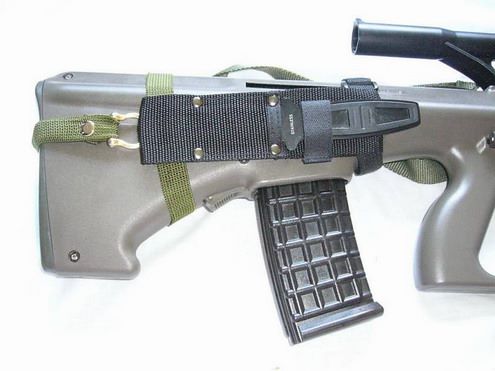

Rezultatul final:

Atentie! : Acest mod nu prezinta utilitate in timpul unui joc airsoft. Acesta este un mod cosmetic, numai pentru sedinte foto sau prezentari. Este recomandabil sa se detaseze cutitul inaintea folosirii replicii pentru a evita accidente grave sau sa se realizeze unul din cauciuc. Despre cum poti sa realizezi un cutit de cauciuc poti sa citesti mai mult aici .:

Si fiindca vorbim de sedinte foto:


3. Steyr AUG Scope-Body Stability FIX.

Am observat ca de la o vreme, se dezvolta un "joc" de 2-3 mm intre patul de plastic si blocul metalic (cu luneta), deoarece la montarea lui pe replica, blocul metalic se agatza intr-un cilindru plastic in partea frontala (impropriu numit cilindru, este mai mult un disc de plastic de 1.5 mm inaltime). Blocul metalic are deja practicata o gaura serioasa ce poate acomoda mult mai mult decat o simpla muchie subtire de plastic.

Am obtinut de la un magnetofon vechi un picior de cauciuc in forma de T.

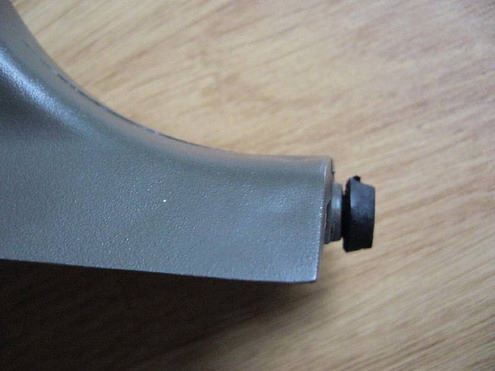

Rezultatul nu are nevoie de multe comentarii, se vede:
Pur si simplu am dat o gaura in centrul cilindrului de plastic si am infipt tamponul de cauciuc.

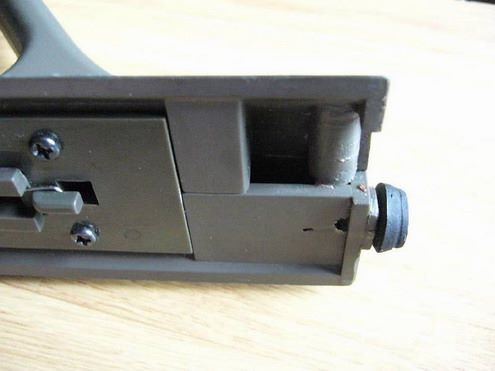

Se poate observa clar diferenta intre dimensiunile tamponului, si sub el, muchia originala nemodificata, din plastic.

Tamponul de cauciuc are un diametru mai mare, in asa fel incat intra fest in gaura din corpul metalic. Pentru o asamblare rapida, tamponul de cauciuc a fost gresat cu vasilina siliconica, aceeasi care se foloseste la intretinerea replicii.

Acum nu mai exista joc, si tamponul absoarbe eventualele socuri produse la lovirea accidentala a tevii de diverse obstacole.

4. Steyr AUG Gearbox Cushioning Mini-FIX.

Scosesem gear-boxul sa vad daca are nevoie de suruburi stranse, lubrifiere, etc (Operatie ce se poate efectua cam odata la doua luni. Un Steyr AUG este incredibil de usor de demontat, comparabil cu alte replici) ... si daca tot eram acolo, am luat o bucata de spuma poliuretanica am modelat-o putin si am facut-o sa intre fortat intre gearbox si placa de plastic din spatele bateriei.

Nu are rezultate imense dar reduce un picut zgomotul si tine firele de alimentare mai fix in loc.

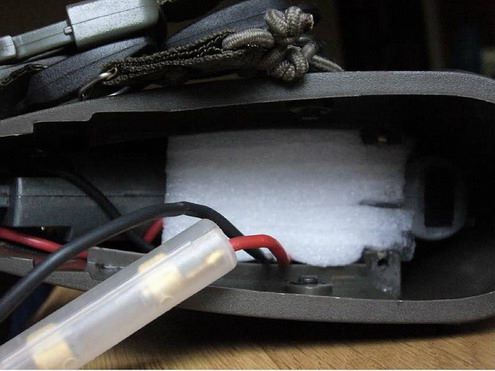

In dreapta imaginii, pe Gearbox, observati un dreptunghi negru. La Classic Army acesta este o bucata subtire de cauciuc ce sta intre gearbox si placa de plastic, cu scopul amortizarii socurilor. Am descoperit ca era foarte slab lipita, in concluzie am curatat locul de sub ea cu alcool tehnic apoi am adaugat o bucata de banda dublu-adeziva, ca sa nu mai cada. In acest fel i-am crescut un pic si grosimea.

Puteam sa merg mai departe si sa invelesc tot gearbox-ul in spuma, sau sa capitonez tot interiorul patului cu burete. Exista o spuma neagra, cu o fata adeziva care se foloseste la tubulaturile de aer conditionat. Ar fi fost foarte usor de aplicat in interioru replicii.

Nu am facut asta din cateva motive.

  • Spuma se poate aprinde de la o flama electrica
  • Pistonul trebuie si el sa traga aer pe undeva
  • Indiferent cat antifonezi, majoritatea zgomotului scapa pe la ejection port. Problema se rezolva mult mai simplu si mai elegant prin achizitionarea unui al doilea cover de cauciuc. (Replica ar trebui sa aiba deja unul pe partea stanga).

Am vazut cazuri in care un arc mai mare de 120 poate rupe placa din spatele GB-ului sau prinderile acesteia. Bucata de spuma amortizeaza mai bine "zbaterile" unui GB cu arc supradimensionat. Consider acest Mini-Fix ca fiind asemanator aspirinei. Nici nu face mare lucru, dar sigur nu dauneaza.

5. Steyr AUG Broken Plastic Rod FIX.

Sub blocul optic, exista un ansamblu de doua tije cu arcuri, pe care culiseaza parghia de armare si al caror rol este sa conduca o piesa ce impinge ejection-port cover-ul ca sa ai acces la hop-up.

  • Tija pe care sta manerul de armare este din doua tevi metalice culisante, cu un arc lung pe interior, si un alt arc pe exterior. Comparativ cu cealalta piesa, aceasta este suficient de rezistenta.
  • Tija vecina, din pacate este din plastic (cel putin la C.A.). Si are peste ea doar o bucata de teava de alama vopsita in negru, ca sa nu frece arcul direct pe plastic.

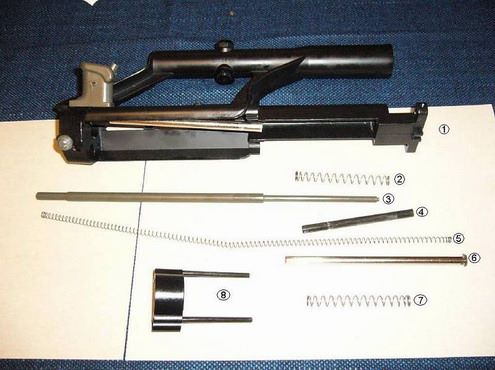

Aici se vede tot ansamblul demontat.



De sus in jos:

  1. Blocul optic
  2. Tija de plastic (din partea dreapta) cu varful rupt, si
  3. arcul ei.
  4. Teava de alama de pe tija de plastic.
  5. Arcul lung si subtire ce intra in interiorul tijei din stanga, tija culisanta cu manerul de armare.
  6. Partea a doua a tijei de mai sus, prima jumatate cu tot cu manerul de armare fiind ramase pe blocul metalic.
  7. Arcul de pe tija stanga.
  8. Si in stanga piesa neagra care impinge ejection-port cover-ul

Deoarece sunt un maniac caruia ii place sa armeze teatral replica de fiecare data cand intra in actiune, mi s-a rupt capatul la tija de plastic. Nici nu era prea solida, avand in vedere ca are aproape de capat un sant (in care intra surubul de blocare), ce diminueaza diametrul tijei foarte mult.

Tija de plastic cu varful rupt:

Cea mai simpla solutie care am avut-o la indemana a fost sa caut o antena de la un radio vechi  si sa tai o bucata din segmentul care se potrivea ca diametru cu capatul tijei de plastic.

A trebuit sa mai scurtez teava neagra de alama un pic, ca sa se potriveasca totul. (Deoarece segmentul de antena a fost lasat intentionat mai lung decat bucata rupta, pentru rezistenta sporita).

Am crestat/zgariat capatul tijei de plastic pentru aderenta sporita, am bagat inauntrul bucatii de antena si varful rupt, ca un fel de capac, am inundat totul cu rasina epoxidica A+B si cu asta basta.

Desigur, a trebuit sa majorez un pic gaura din blocul metalic. Aceasta era fix la dimensiunea tijei de plastic, ori eu am adaugat peste ea bucata de antena, deci i-am majorat diametrul.

S-a rezolvat cu multa grija si un spiral de 6. Mi-a fost frica sa nu sparg metalul, asa ca nici nu am folosit bormasina electrica, am incercat usurel cu o bormasina manuala si apoi spre sfarsit rasucind mandrina bormasinei cu mana. Practic in cazul majorarii unei gauri in metale casante, momentul “critic” este cel cand varful spiralului iese pe partea cealalta.

La montarea pe replica am strans surubul de fixare (cel care a rupt tija de plastic initial) pana a lasat o urma in tabla moale a antenei, dupa care in locul acela am dat o gaura de 2 mm in care sa intre surubul. Am concluzionat ca tabla era asa moale incat as fi putut sa dau gaura si doar strangand surubul mai tare - dar nu am vrut sa risc sa stric filetul.

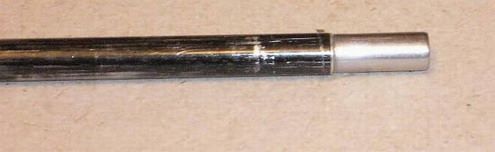

Asa arata ansamblul montat la loc. Nici nu se observa si functioneaza perfect. Diametrul tevii de antena este ceva mai mic decat diametrul tevii de alama (cea neagra) deci nu are cum sa se impiedice ansamblul la armare.
Ceva lubrifiere de rigoare si am terminat povestea.

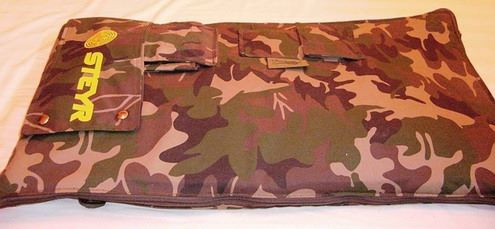

6. Steyr AUG Custom Carry Bag.

  • Geanta este cusuta dintr-un material camo rezistent. La interior are captuseala de fas negru impermeabil. Intre cele doua straturi a fost sacrificata si inserata o saltea de izopren de approx 1.5 cm grosime.
  • Geanta a fost croita de forma dreptunghiulara (si relativ mai mare decat ar fi fost nevoie). Dupa ce se scoate continutul, geanta se poate folosi drept saltea. Este suficient de lunga incat sa protejeze capul, torso, si posteriorul de umezeala/raceala ierbii.

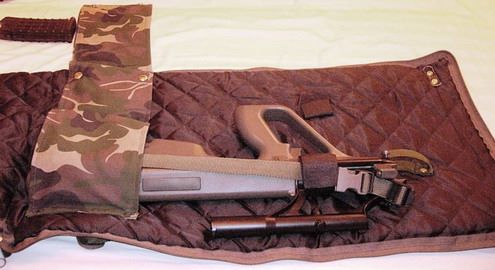

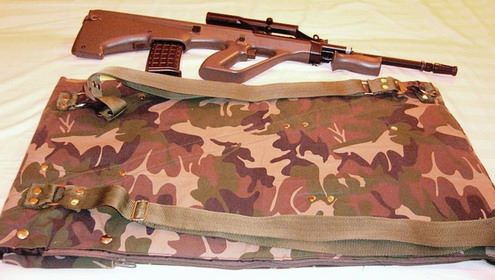

  • Una din curelele de umar se poate detasa si folosi pe post de sling pentru replica. In poza se pot vedea cele doua carlige matahaloase de tabla. Au fost luate, de dragul autenticitatii, de la un rucsac romanesc de vanatori de munte. In carligele respective se agata pistolul-mitraliera.
  • Pe interiorul gentii, intre curelele de umar au fost cusute chingi textile in diagonala, pentru a-i creste rezistenta si pentru a impiedica deformarea.
    -Peste tot, unde au fost folosite capse, s-au adaugat discuri de piele, ca niste saibe, pentru a impiedica capsele sa rupa prin materialul textil.

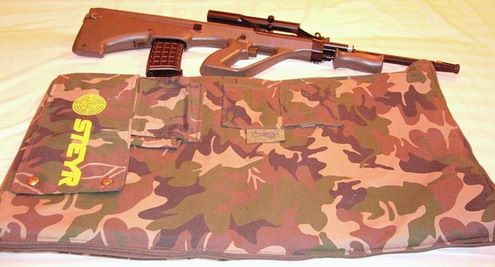

    -Logo-ul Steyr a fost imprimat la o firma care face imprimeuri pentru tricouri, cani personalizate, etc.
  • Se poate observa o eticheta textila cu silueta unui soldat si cu initialele DCTA. Am fost intrebat de multa lume ce inseamna, dar nu stiu sigur. Eticheta mi-a fost adusa de un vecin care lucra la o fabrica de croitorie. Stiu ca faceau uniforme, rucsaci si altele pentru armata italiana si/sau UE.
  • In ciuda formei ciudate este extrem de confortabila si nu incurca deloc la mers. Desigur, nu se poate purta rucsac peste ea, ceea ce te obliga sa cari restul gear-ului intr-o geanta de mana. Prefer sa car replica in spate, sa fie mai ocrotita. Cotiere/Genunchiere, BB-uri si alte maruntisuri ce intra in geanta de mana, pot suporta abuzuri.

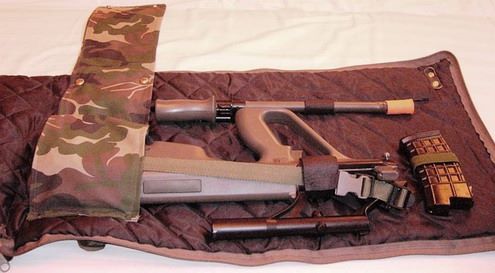

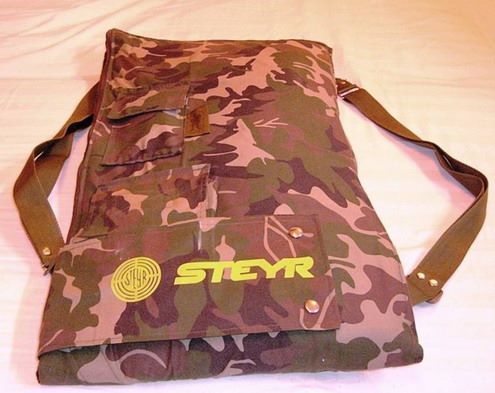

Si acum pozele. Nu cred ca este nevoie de explicatii.

7. Steyr AUG Short CQB Barrel MOD.

Am achizitionat second-hand un AUG Barrel fabricat de J.G. cu intentia de a utiliza de la el doar piesa metalica pe care sta front grip-ul; piesa care s-a rupt relativ usor.

Deci, am ramas cu un outer barrel suplimentar care l-am transformat intr-o teava scurta pentru a fi un pic mai comod la CQB.

Realizarea a fost destul de simpla. Am eliminat total teava aceea striata si am adus flash-hiderul langa grip.



In interior, s-a folosit o bucata de teava ca sa suplineasca lipsa barrel-ului. As fi putut folosi o teava metalica dar ar fi fost greu de prelucrat. Sa nu uitam ca flash hider-ul are filet interior, filet pe dreapta. Greu de realizat.

Pentru cei care nu stiu, pertinaxul este un material similar cu textolitul. Consta in hartie rulata foarte strans si impregnata cu rasina si pulbere la presiune inalta. Teava de pertinax este la fel de dura ca o teava de metal la aceleasi cote, rezistand la torsionare, forfecare, indoire.

Teava de pertinax este insa vulnerabila la uzura prin frecare/aschiere. Deci a fost usor de prelucrat.

A trebuit doar sa o ingustez un pic la capatul care intra in flash-hider, folosind o bucata de smirgel cu granulatie medie, dupa care flash hider-ul a fost infiletat cu forta, astfel si-a creat singur un fel de filet. S-a desurubat, s-a aplicat rasina A+B, s-a insurubat la loc si s-a strans imbusul de fixare al flash hider-ului. (Sectiunea 1 din poza de mai jos).

Asta a fost partea simpla.

Aici se poate observa foarte bine ca in sectiunea 3 teava de pertinax a intrat fix, fiind prinsa intre teava de aluminiu si corpul de metal.

Pe de alta parte, sectiunea 2 a fost cu probleme, avand un diametru mai mare. Acolo intra inainte capatul tevii metalice ce a fost eliminata.

Dintr-o teava subtire s-a facut un inel cu care am centrat teava de pertinax. Am adaugat rasina, asa cum se vede in imagine.

Dupa 24 de ore totul s-a prins intr-un monobloc imposibil de desfacut.
De altfel, deoarece am montat flash hider-ul un pic rasucit, am incercat sa "rup" ansamblul, fara succes insa.

Ca inner barell am folosit un Tanio-Koba, tot second hand, pe care l-am scurtat la dimensiunea de 38,5 cm.

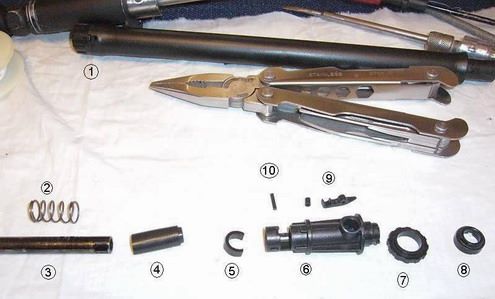

Asa arata cu hop-up cu tot, demontate.

  • (1) Plastic outer barrel.
  • (2) Arcul ce intra intre (1) si hop-up chamber (6).
  • (3) Inner Barrel
  • (4) Hop-up Rubber
  • (5) Piesa ca intra in doua tesituri ce sunt pe inner barrel, practic il impiedica sa iasa din hop-up.
  • (7) si (8) inelul de reglaj hop-up, respectiv inelul ce se “incuie” pe hopup chamber si nu ii permite lui (7) sa cada.
  • (9) Tija ce apasa pe cauciucul de hop-up si “nub”-ul ei
  • (10) Locking Pin pentru (9)

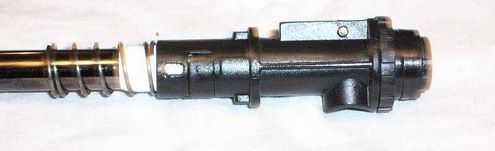

Am montat totul si am adaugat un pic de banda de teflon alba, ca sa stea teava mai bine in hop-up.

Am folosit oja neagra ca sa intepenesc suruburile ce fixau hop-up-ul.

Urmeaza sa rezolv si problema zgarieturilor cu un pic de vopsea neagra.

Eventual, as vrea sa fixez cumva o bucata mica de rail (pentru lanterna/red dot) acolo unde a fost front grip-ul, folosind structura si gaurile ramase.

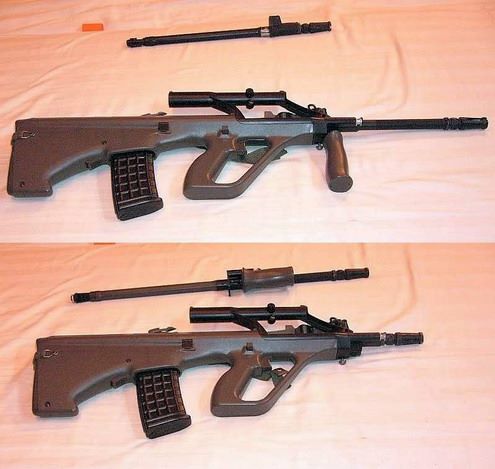

Alte poze, pentru comparatie intre tevi:

Fun Stuff si diverse:

  • Am observat cu uimire ca teava scurta produce un zgomot total diferit fata de teava stock, in timpul tragerii.
  • Replica mea este C.A. in timp ce barell-ul este J.G. S-au potrivit aproape fara comentarii, cu toate ca teava de J.G. are diametrul un pic mai mare acolo unde intra in corpul replicii. Dar am curatat vopseaua din zona aia cu un smirghel si acum intra bine.
  • Teava+Hop-up de JG este cu 3mm mai lunga decat teava de C.A. dar cu toate astea se potriveste.
  • Hop-up chamber-ul de J.G. merge perfect pe C.A.
  • Deoarece "moturile" de blocare sunt diferite, teava de J.G. se poate roti spre dreapta, la montare, mai mult decat cea de C.A. dar nu este o problema, deoarece teava sta incuiata in loc de doua tije. (Barrel Realease Bolt si varful de la Cocking Handle)

Esti curios si de alte solutii practice pe care le poti face cu mana ta? Click aici .: pentru a vedea celelalte proiecte ale lui Nikky.
